AULA / MONTAJE

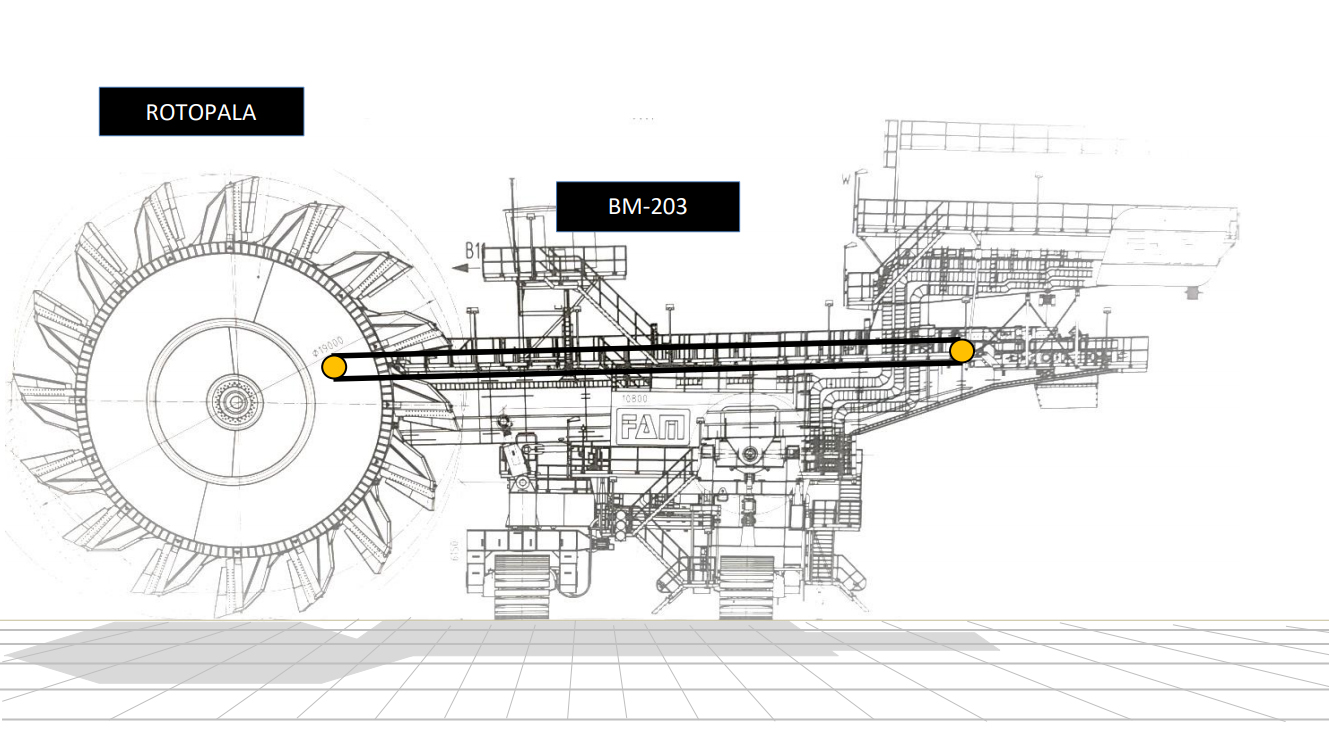

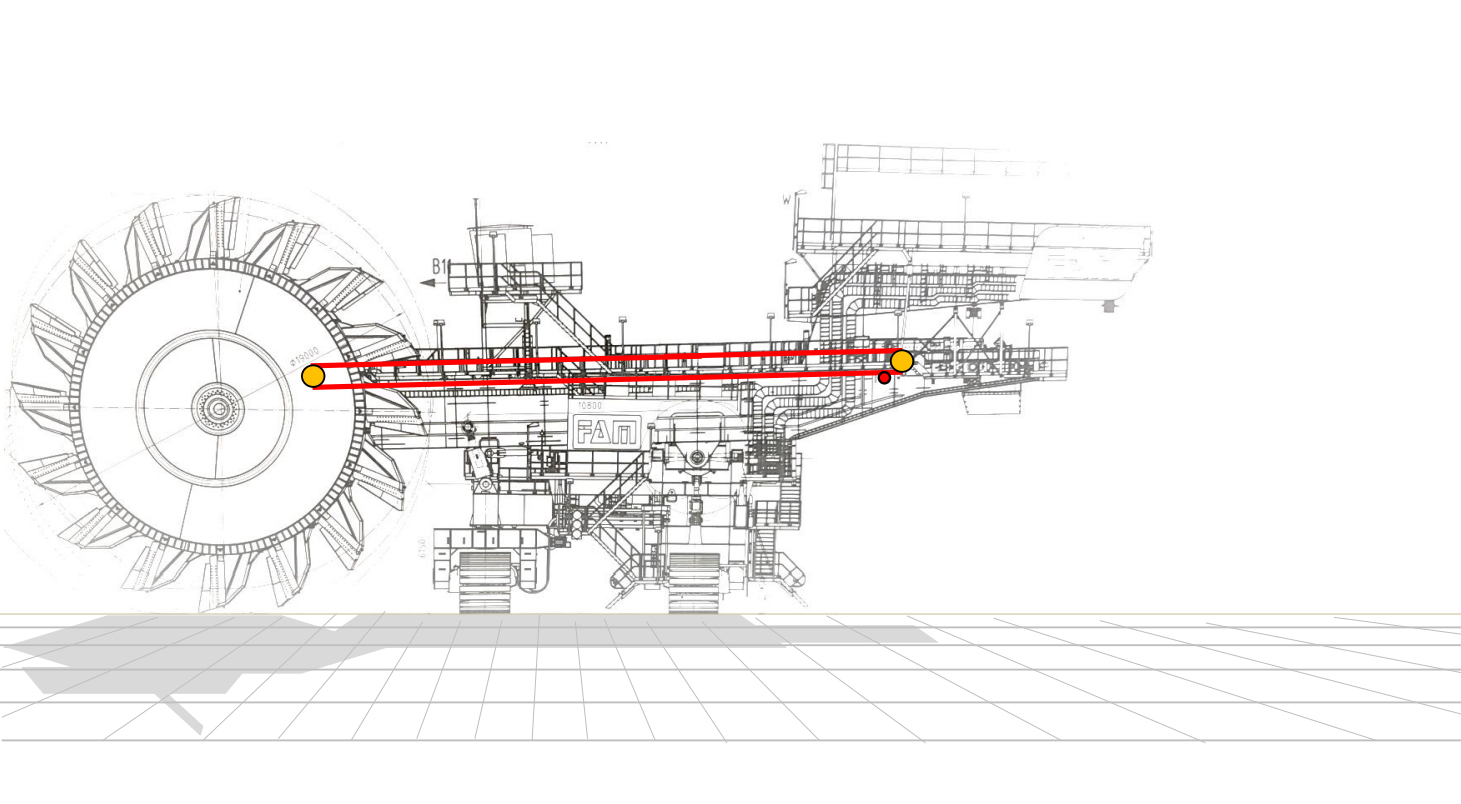

Cambio de Cinta BM-203

Cambio de cinta BM-203 Codelco, División Radomiro Tomic

Requerimientos Mecánicos
  1. Destensado total de cinta.
  2. Retiro de placas guías o teflones.
  3. Retiro de gualderas.
  4. Liberar polea motriz.
  5. Desintalar raspadores.
  6. Instalación y/o certificación de 4 orejas de 5 ton. en zona de prensado (prensa 1 y prensa 2).
  7. Soldar 2 oreja de 10 ton (certificación correspondiente) para montaje de pasteca.
  8. Verificar orejas ubicadas en arco para cuerda de vida.
  9. Retiro de estructura protectora de polea de cola para ingreso de cinta nueva (indicada mas adelante).
  10. Retiro de estructura protectora de polea de cabeza para retiro de cinta antigua (retorno).
  11. Soldar orejas de 5 ton x 2 en zona de prensa 1 y 2 (para realizar maniobra de levante de cinta para posicionar prensas bajo la cinta.
  12. Instalación de polín polea por retorno para ingreso de cinta.
Requerimientos Eléctrico
  1. Retiro de sensores, pull cord, conexionado eléctrico, etc. (que pueda salir afectado con el ingreso y retiro de cinta en zona de empalme).
Requerimientos Operacionales
  1. Aseos complementarios en pasillos.
  2. Apoyo para fabricación de pretiles (estacionamiento).
  3. Aseos complementarios (polea de cabeza, polea de cola, (para evitar roce de cinta en el paso.
  4. Nivelación de piso para posicionamiento de equipos.
  5. Mover rotopala de su posición requerida para el Layout A o B.
Requerimientos Adicionales (Planificación)
  1. Plan de izaje para subir equipos hacia el conveyor.
  2. Plan de izaje para llamado de segunda punta hacia zona de empalme.
  3. Plan de izaje para posicionar 2 pesos muertos bajo el conveyor.
  4. Pesos muertos x 2 de 25 a 27 ton.
  5. 2 torres de iluminación (con contención secundaria).
  6. Cable de tiro de 7/8 (100 mts).
  7. 3 baños químicos, (1 mujer 2 hombres).
  8. Fabricación de pletina de tiro x 8 ton.
Apoyo de Equipos Móviles
  1. Camión petrolero (turno a y b).
  2. Grúa permanente de 130 ton o superior (según plan de izaje).
  3. Camión aljibes para llenado de contendores para vulcanizado.
  4. 2 Cama baja. (generar Layout y desmovilización).
Solicitud de Insumos
  1. 1 KIT de empalme.
  2. Grapas de 3 “ x 100 unidades.
  3. 1 carrete para cinta de 112”.
  4. 1 faja tensora.
CARACTERISTICAS REFERENCIALES PARA CAMBIO DE CINTA “ NUEVA BM-203”
ESPECIFICACIONES DE LA CORREA
  • Ancho : 2743mm
  • Largo : 90 mts
  • Tipo : EP-1000/4
  • SAP : 1505317
  • Peso : 11.6 ton

Como actividad previa, se realizará afianzamiento de correa con juego prensa y tecle para asegurar la punta de la correa antigua.

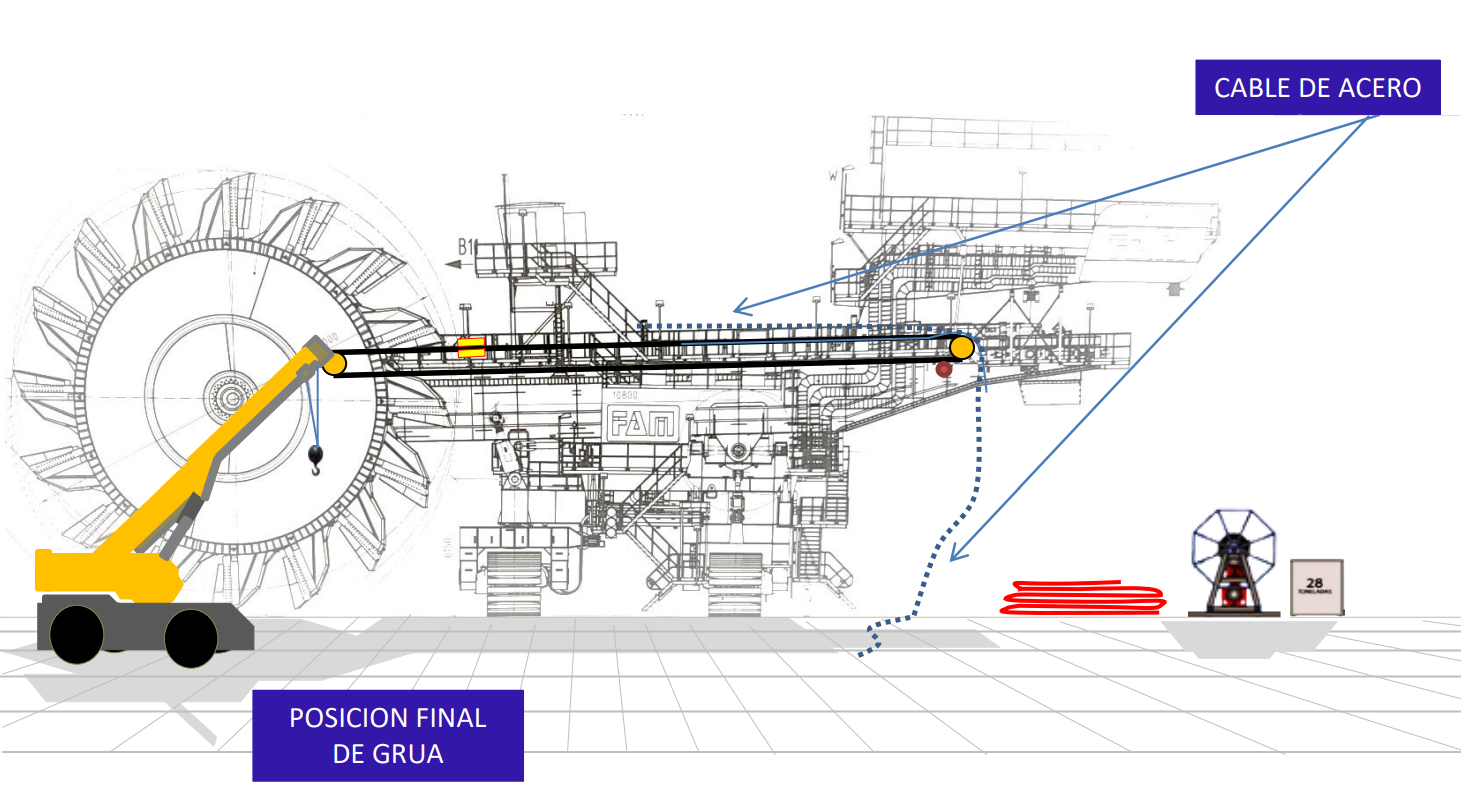

Se debe considerar posicionar un cable de tiro a través del conveyor hacia la punta de correa antigua, esta se realizara mediante cordel, esta actividad se realizara antes del corte de la cinta del conveyor (el cable se dejara a un costado del conveyor atado).

El cable de tiro se debe posicionar al costado de las estaciones de polines.

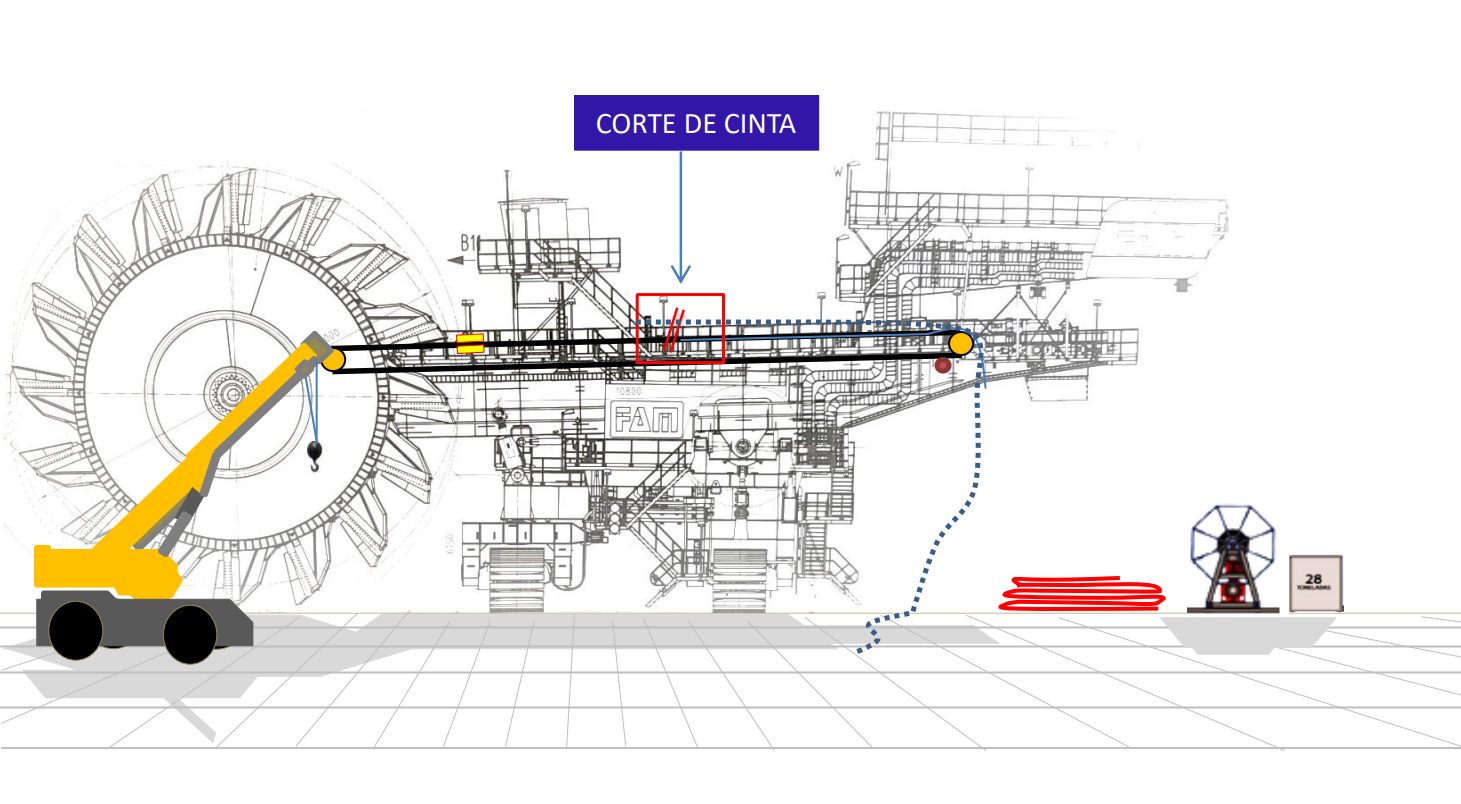

Se procederá al corte de la cinta con apoyo de cuchillo Olfa (INN-4166-OPE-PR-016).

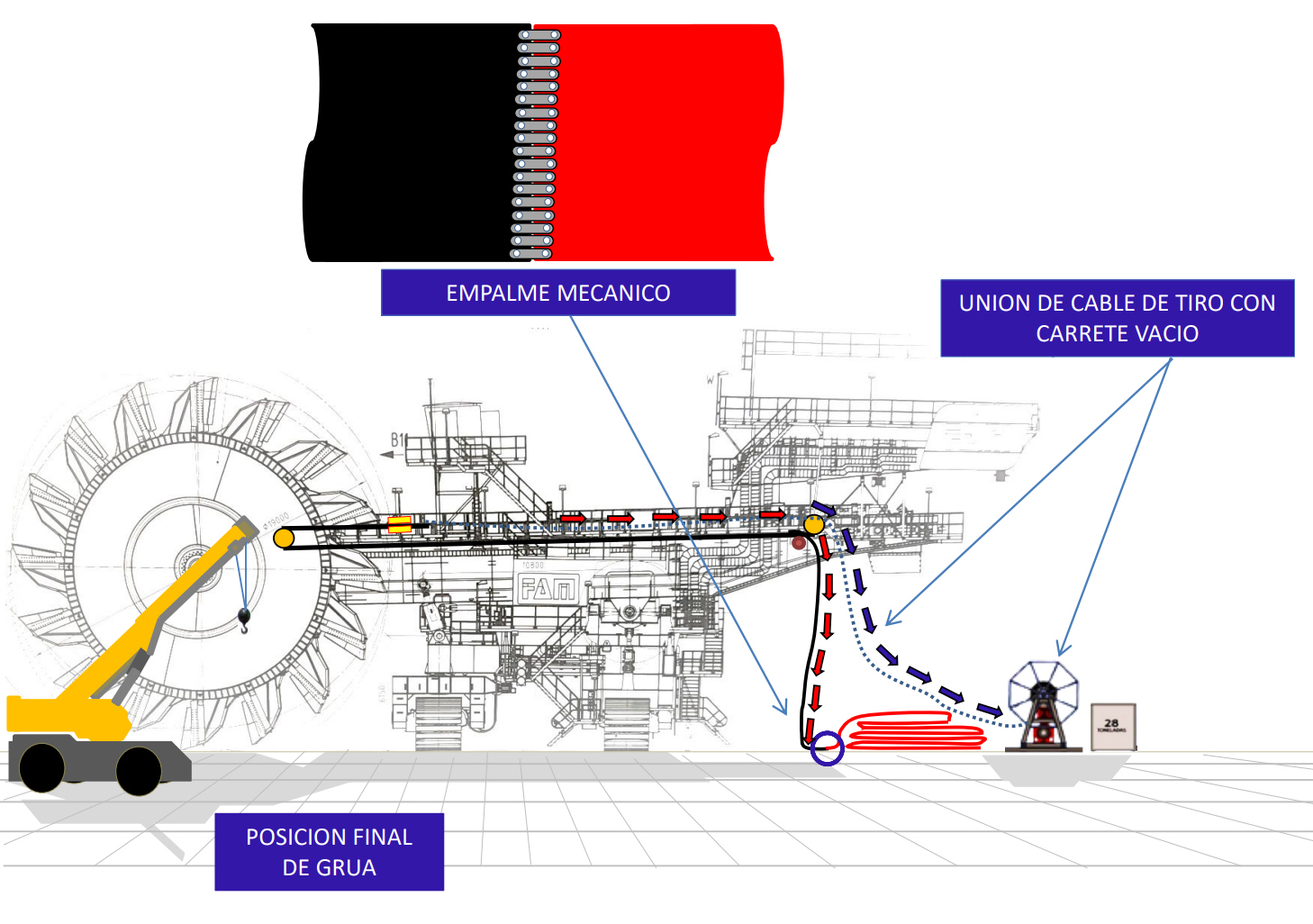

A continuación se procederá a posicionar punta de cinta antigua frente al plegado de la cinta nueva (la caída de la cinta la dará su inercia). Se realizará empalme mecánico entre cinta antigua y nueva.

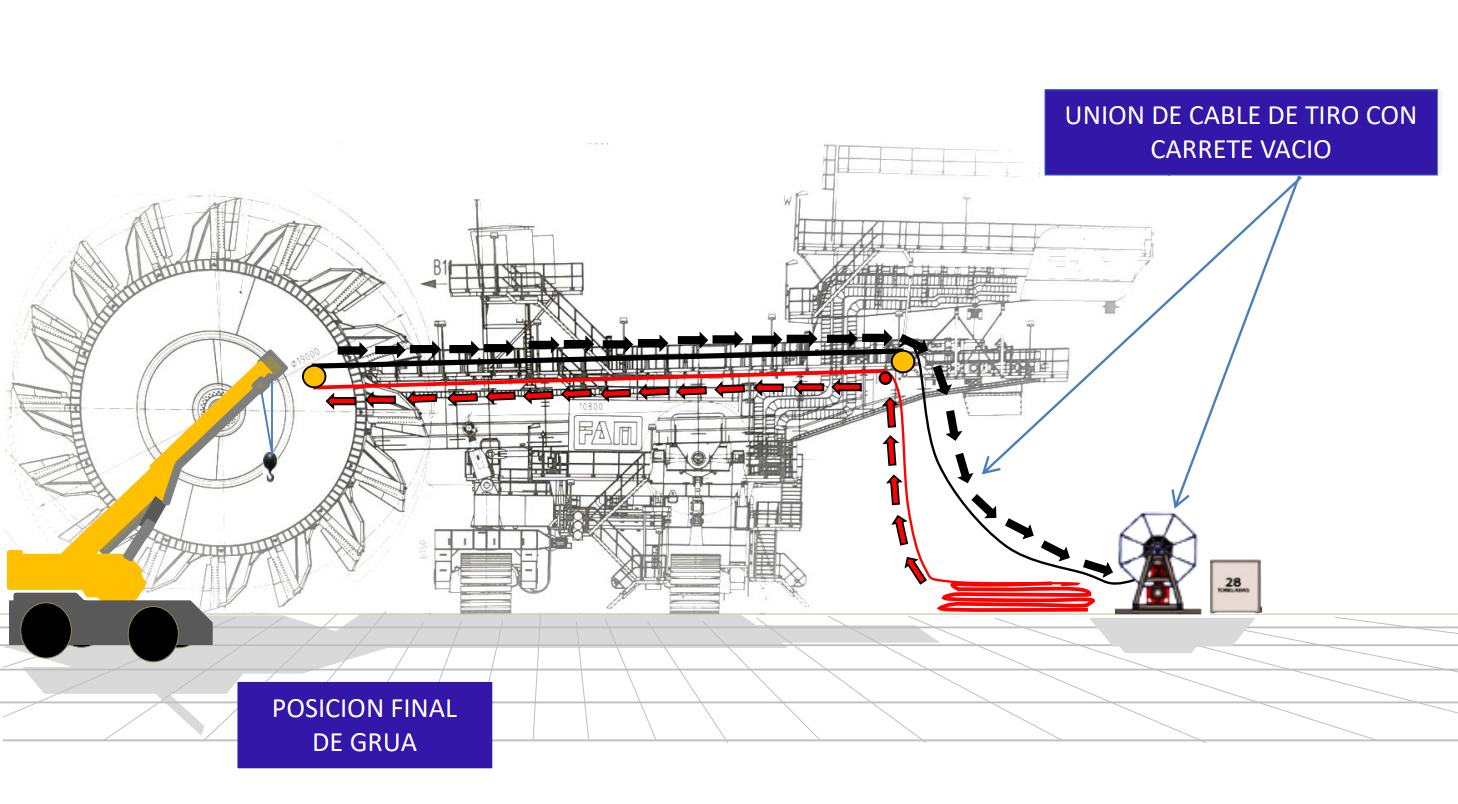

Se apuntalara tiro para soltar y retirar prensa, seguido se comenzara dar ingreso a la cinta nueva.

Al completar el paso de la cinta , se instalará la primera prensa en la punta 1 ya ubicada en zona de empalme.

Se realizará el corte de la cinta y se terminará el retiro de la cinta antigua.

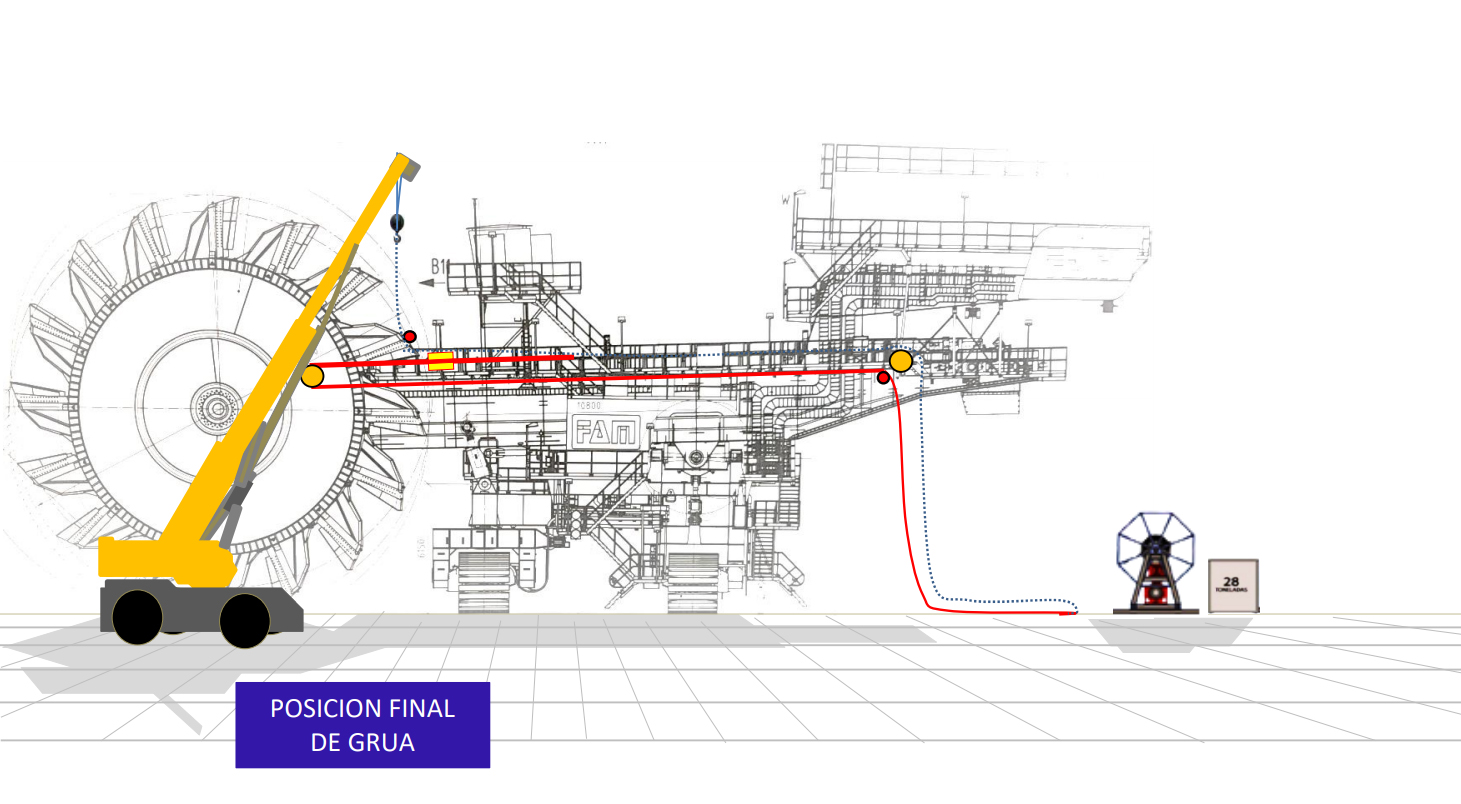

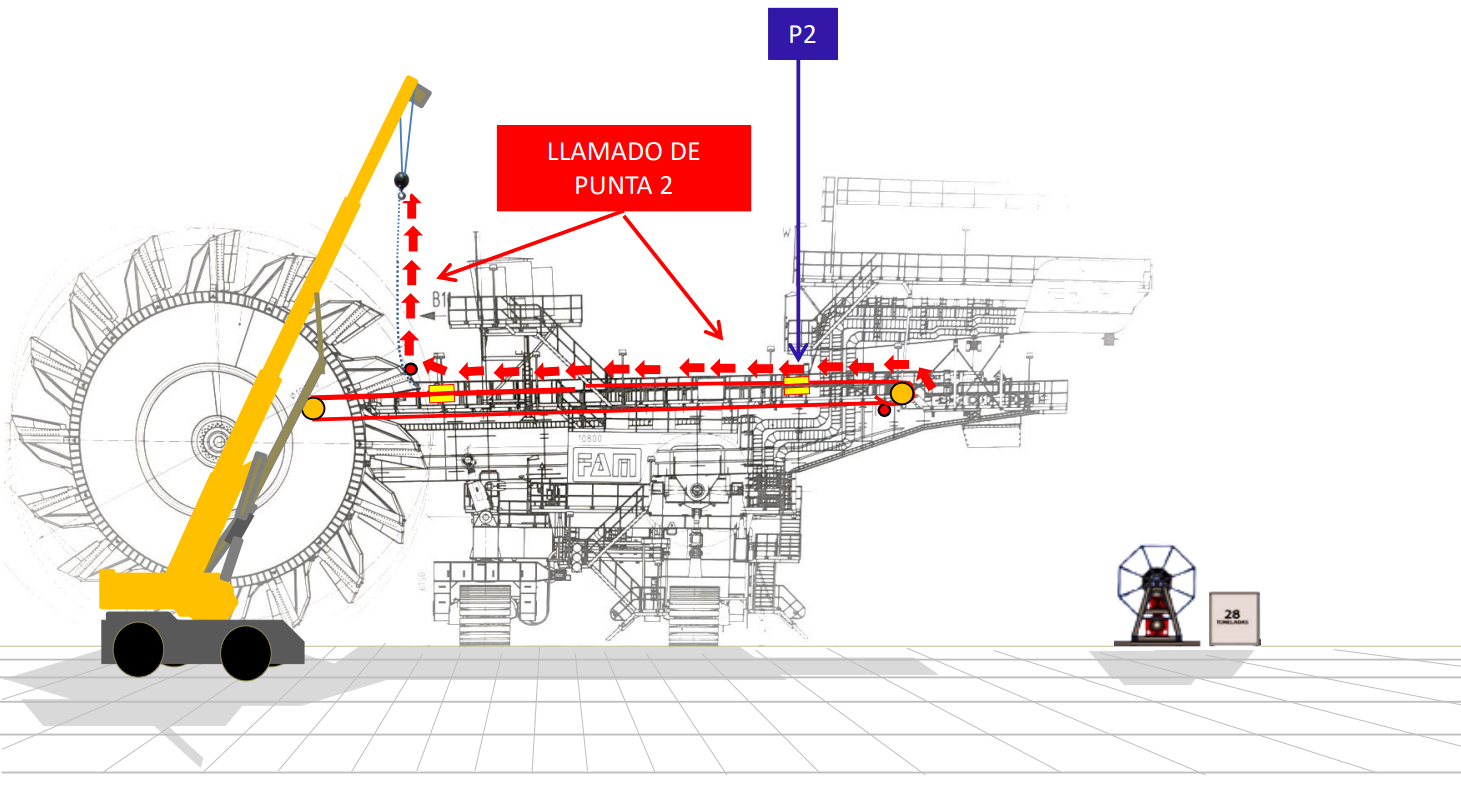

Posterior a esta actividad, se realizará la configuración entre la punta 2 de cinta nueva y la grúa, para el llamado de la segunda punta hacia la zona de empalme.

Se debe instalar maniobra para subir segunda punta con pateca (10 ton), cable de tiro y pletina de tiro. Esta actividad se realizará en dos tiros con la grúa, llevando la cinta a la zona de empalme, dejándolo traspasado y con tensión hasta la instalación de la prensa Nº2, luego se instalará 2º prensa por carga afianzándolas con tecles y orejas pre-dispuestas (5 ton).

Abrir las puntas de la cinta con apoyo grúa o tirfor.

Se soltaran estaciones de polines marcadas (6 estaciones), ya estando sueltas las estaciones se desplazarán en grupos de 3 en diferentes direcciones, luego se instalaran 2 vigas de 6 metros (100x100 mm) a ambos costados, a estos se le colocaran 3 durmientes por lado para elevar el equipo vulcanizador.

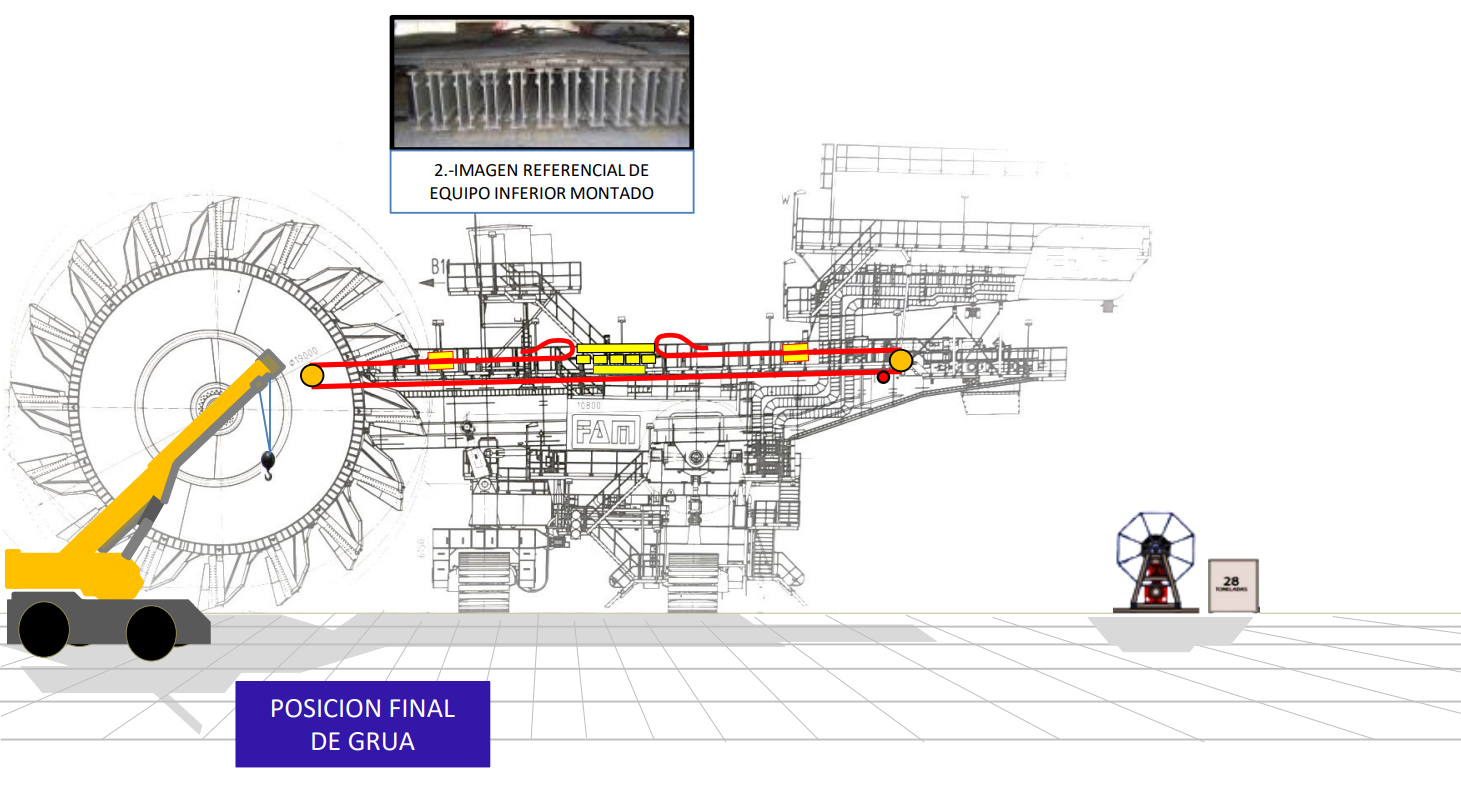

Se instalara equipo inferior, consiste en rieles de 147 pulg, 4 platos vulcanizadores y un mesón por costado.

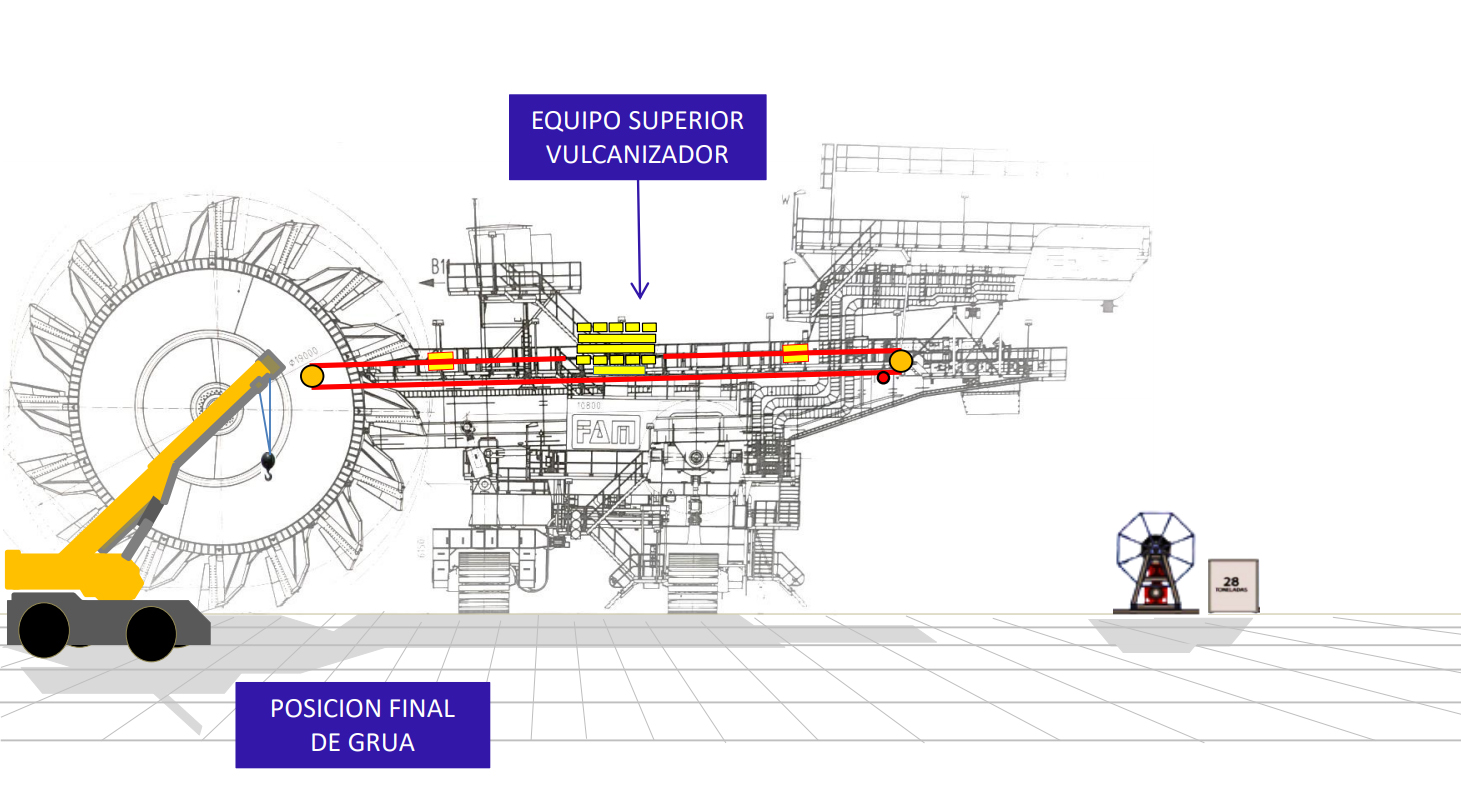

Se realizará el montaje de la cama superior correspondiente a equipo vulcanizador, el conexionado eléctrico e hidráulico y junto con los anteriores los procesos de presurización, elevación de Tº y vulcanizado del empalme.

Vulcanizar según las indicaciones del fabricante del compuesto de caucho según protocolo de conexión.

Una vez concluido el tiempo de vulcanizado enfriar y retirarlas prensas vulcanizadora aproximadamente a 50 ºC.

Se retira equipo superior e inferior con apoyo de grúa, se normaliza el conveyor.

Se realiza Housekeeping en área de trabajo.

Desbloqueo y entrega de equipo.

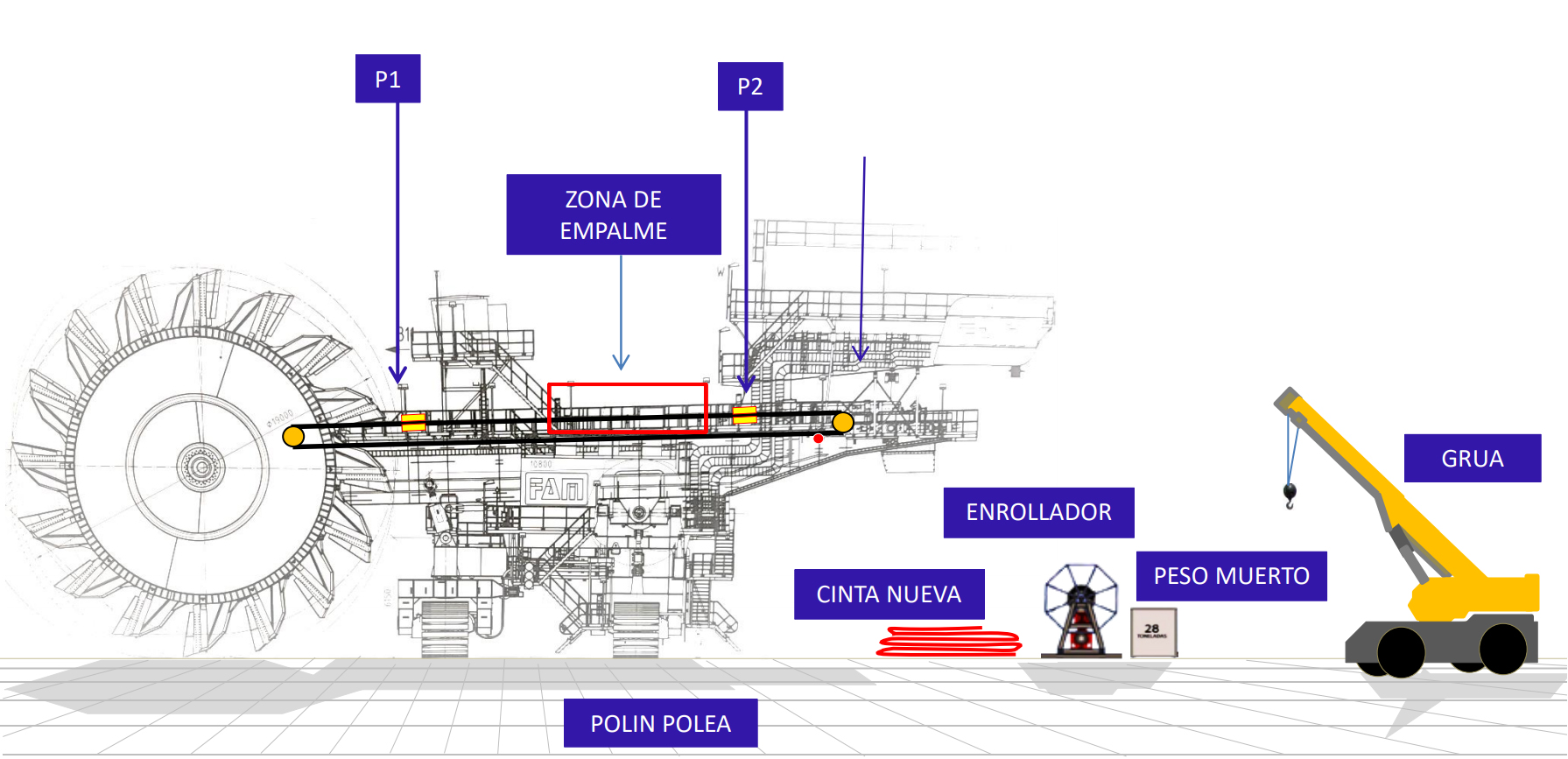

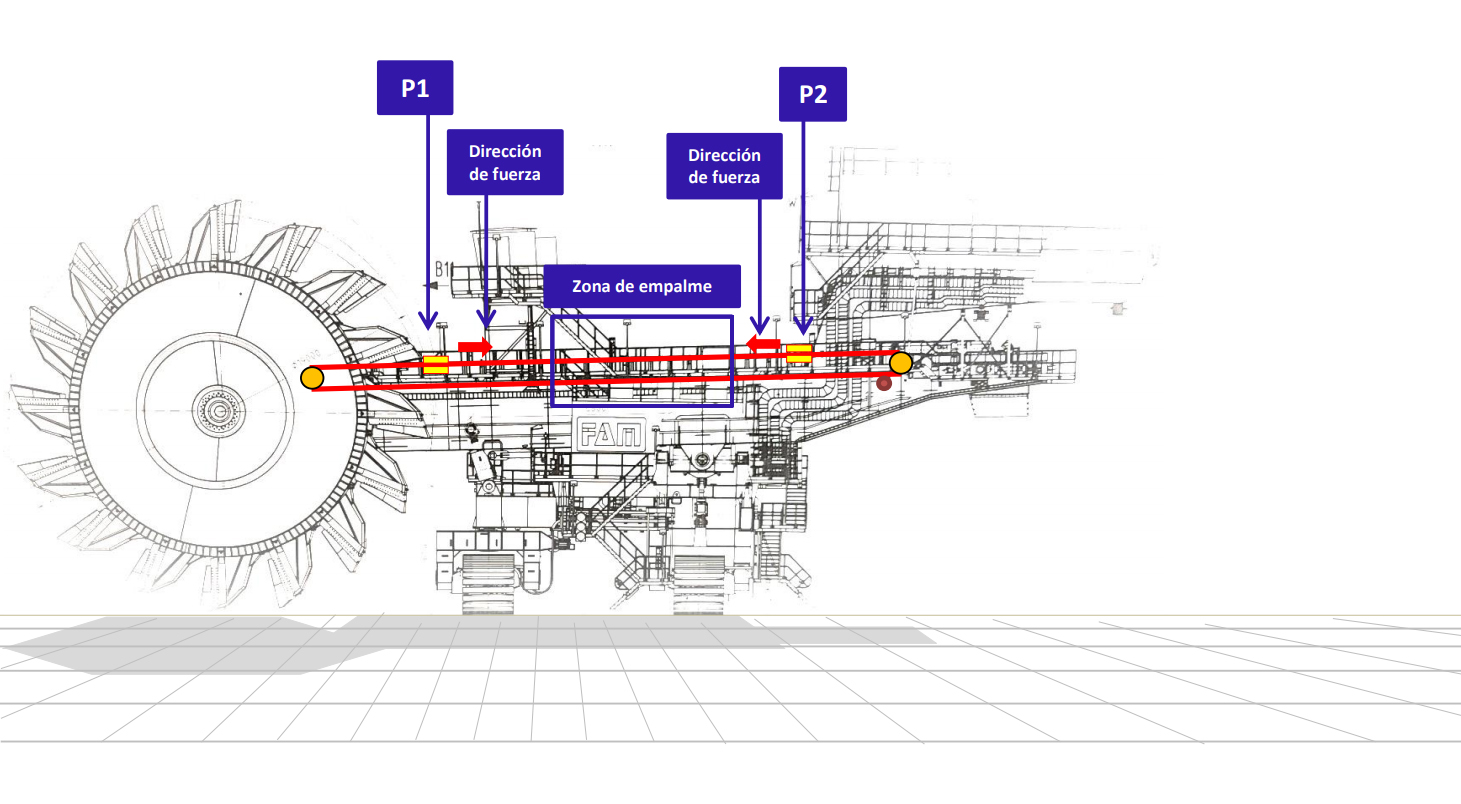

ESQUEMA PARA UBICACIÓN DE PRENSAS EN NUEVA BM-203

(CAMBIO DE CINTA CON EMPALME VULCANIZADO)

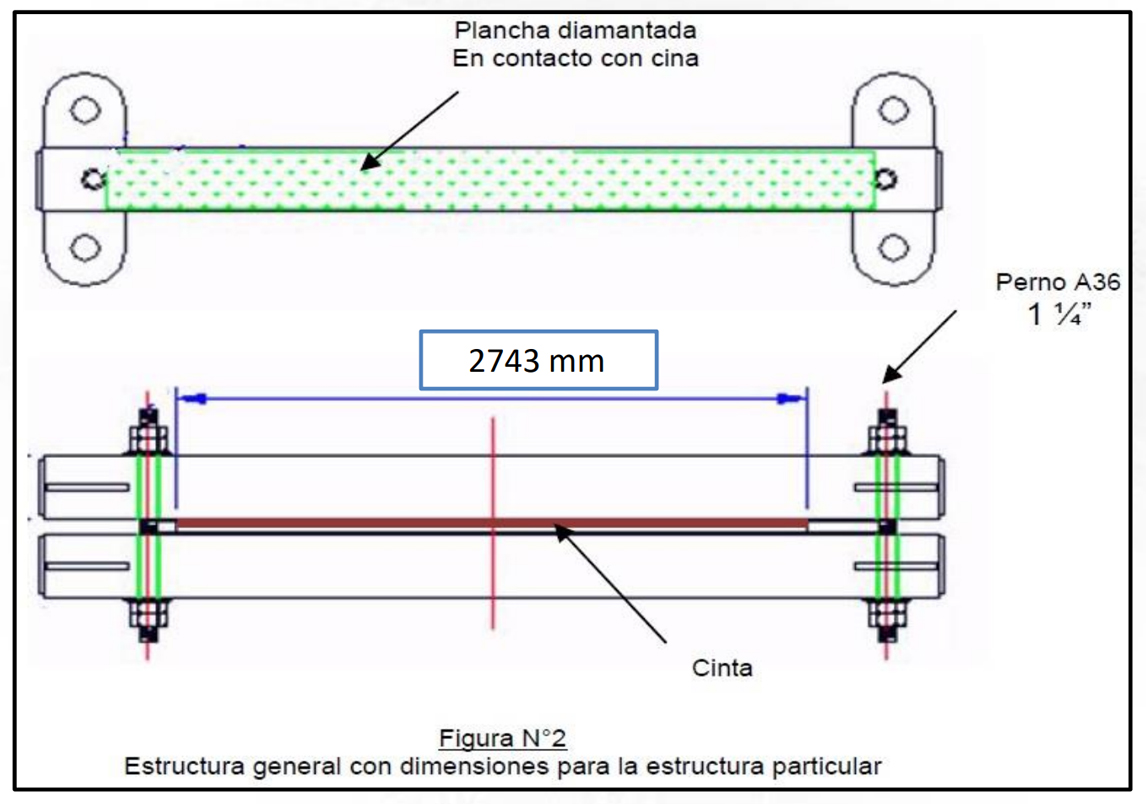

CARACTERISTICAS REFERENCIALES DE LA PRENSA

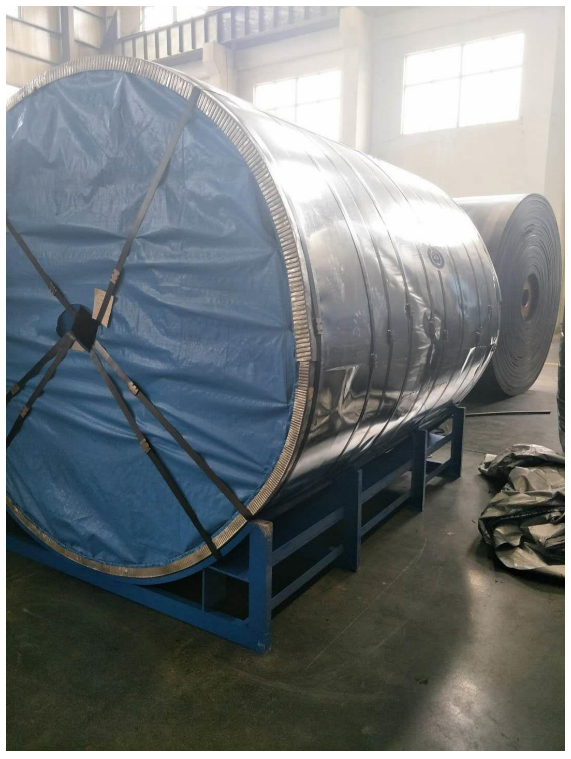

CINTA DESIGNADA PARA EL CAMBIO DE CINTA
  • PO NO : 4400190984
  • SAP CODE : 1505317
  • BELT WIDTH (mm) : 2743
  • BELT RATING : EP1000/4
  • TOP COVER THICKNESS (mm) : 22
  • BOTTOM COVER THICKNESS (mm) : 8
  • COVER GRADE : DINW
  • BELT NO : S-36-1401
  • LENGTH (meters) : 90
  • GROSS WEIGHT (tons) : 11.6
  • REEL DIMENSION (meters) : 2.16x2.744x2.26
  • PRODUCTION DATE : 25th May. 2018

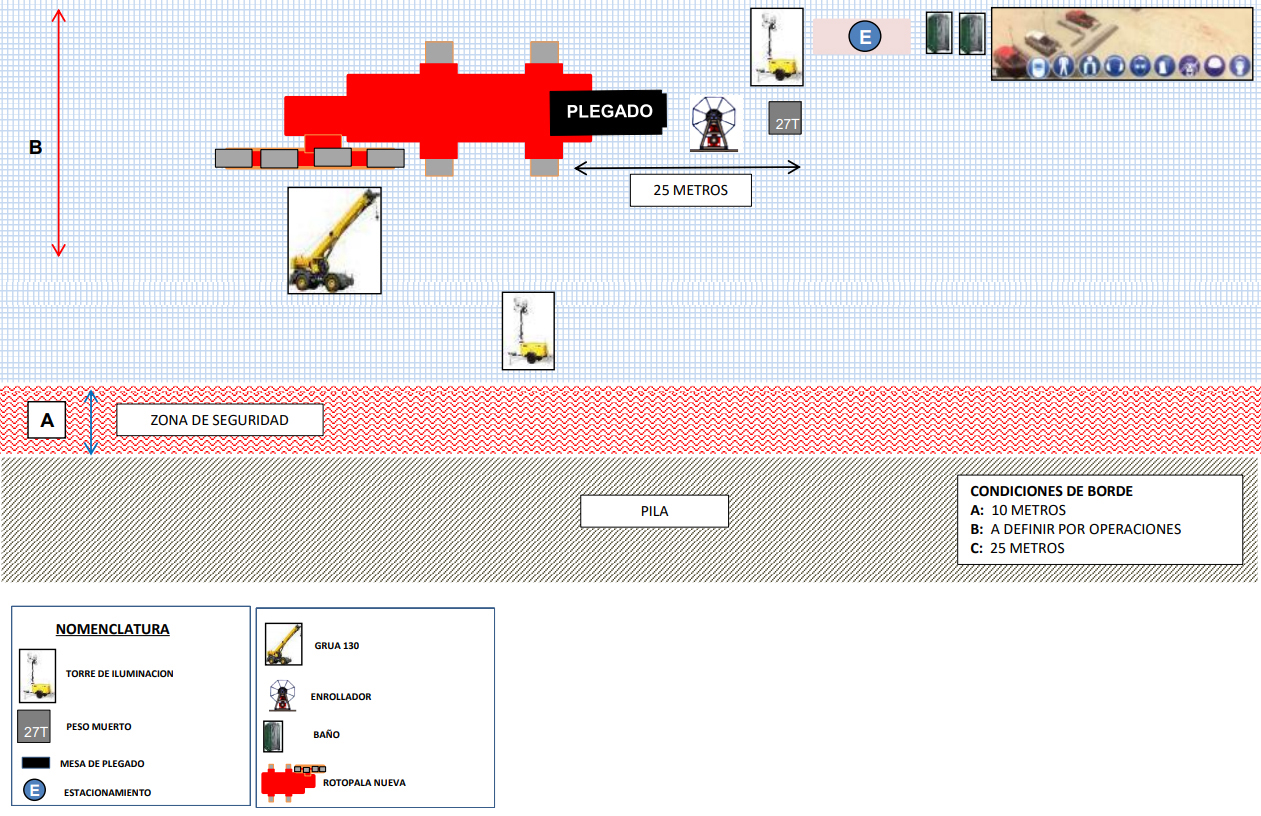

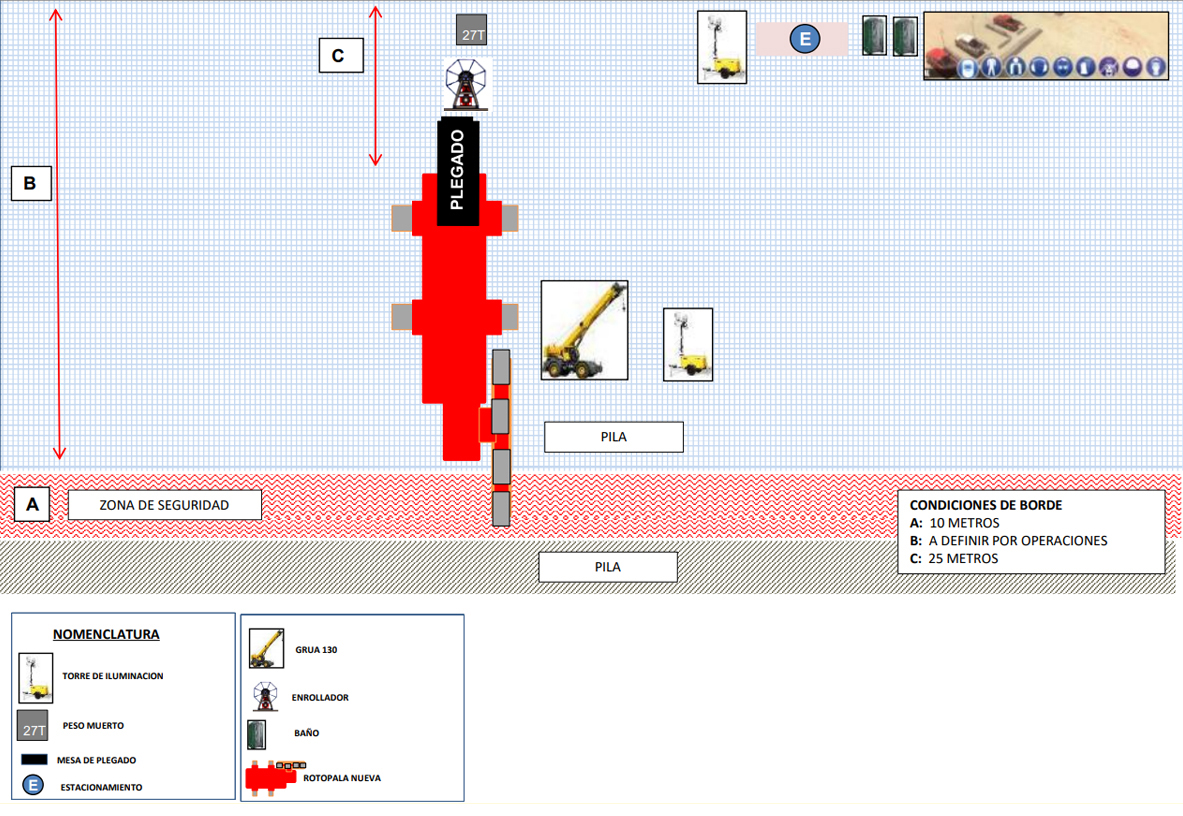

LAYOUT CAMBIO DE CORREA “NUEVA BM-203” RIPIOS - OPCION 1
LAYOUT CAMBIO DE CORREA “NUEVA BM-203” RIPIOS - OPCION 2
